Серия MR и SR (1-2-х контактные)
Промежуточные реле Серий MR и SR (1-2-х контактные)
Промежуточные реле KIPPRIBOR серий MR и SR предназначены для коммутации и переключения электрических цепей управления постоянного и переменного тока.
Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.
Реле KIPPRIBOR серии MR выполнены в компактном прозрачном корпусе шириной всего 16 мм. Реле серии SR выполнены в ультратонком корпусе шириной всего 5 мм. Несмотря на свои миниатюрные размеры, промежуточные реле KIPPRIBOR серий MR и SR имеют достаточно мощные контакты, что позволяет использовать их взамен большинства общепромышленных реле, экономя при этом пространство при монтаже.
Реле KIPPRIBOR серий MR и SR монтируются как на DIN-рейку стандарта 35 мм, при помощи монтажных колодок, так и печатную плату методом пайки. Исполнение «ножек» реле серий MR и SR под пайку позволяет применять их для замены вышедших из строя выходных реле различных приборов (терморегуляторов, контроллеров, программируемых реле и пр.).

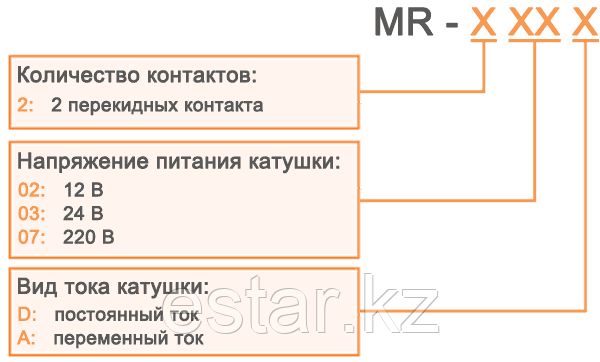

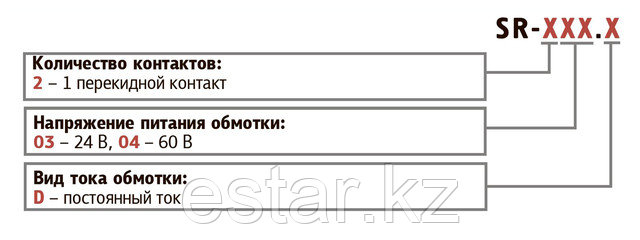

Преимущества промежуточных реле KIPPRIBOR серии MR:
- значительно меньшие габариты реле при сопоставимых токах;
- полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82);
- монтаж на DIN-рейку или печатную плату;
- ширина монтажной колодки – всего 16 мм. (для серии MR)
- Ширина монтажной колодки всего 6,3 мм (для серии SR)
- Модуль защиты и индикации встроен в колодки. (для серии SR)
Степень защиты промежуточных реле KIPPRIBOR серий MR и SR:
- со стороны корпуса ― IP40;
- со стороны клемм ― IP00.
Монтаж на DIN-рейку:
Для серии MR:
- 2-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-012BE/2 и PYF-022BE/2;
- 3-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-012BE/3 и PYF-022BE/3;
- 3-ярусные колодки с самозажимными клеммами KIPPRIBOR PYF-112BE/3 и PYF-122BE/3.
Для серии SR:
- 3-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-011BE.24DC/24DC для реле SR-203.D.
- 3-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-011BE.230AC/60DC для реле SR-204.D.
Монтаж на печатную плату:
- Непосредственная установка методом пайки.
