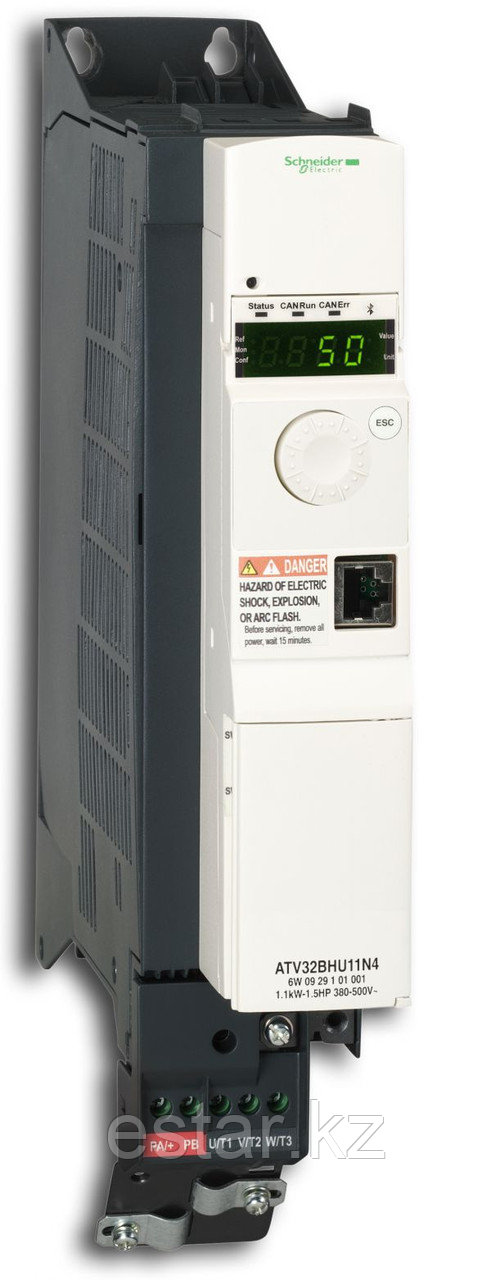

Преобразователь частоты Altivar 32

Преобразователь частоты Altivar 32 предназначен для управления трехфазными асинхронными и синхронными двигателями с напряжением питания от 200 до 500 В и мощностью от 0.18 до 15 кВт.

При разработке преобразователя частоты уже на стадии проектирования учитывались требования производителей оборудования, что позволяет обеспечить полную совместимость с производственными механизмами.

Преобразователь частоты Altivar 32 предлагает пользователю более 150 функций, оставаясь при этом надежным, компактным и простым в эксплуатации.

Преобразователь частоты Altivar 32 мощностью до 4 кВт имеет ширину 45 или 60 мм, значительно экономя пространство, занимаемое механизмом.

Преобразователи частоты могут устанавливаться вплотную друг к другу, в том числе в небольших по размеру шкафах управления.

Инновационность
- Книжный формат (ширина 45 мм)
- Монтаж в вертикальном положении, возможность установки вплотную друг к другу до 14 ПЧ
- Возможность подключения АВ непосредственно к ПЧ (ширина также 45 мм)
- Встроенный Bluetooth; дистанционная регулировка и установка параметров через мобильный телефон или ПК
- Конфигурирование в коробке при помощи мультизагрузчика без подключения силовой части

Автономный
- Встроенные программируемые логические функции

Больше функций безопасности
В стандартном исполнении содержат множество функций безопасности
- STO (безопасное отключение момента)
- SLS (безопасное ограничение скорости) с SDI
- (безопасным направлением)
- SS1 (безопасный останов 1)
.Функции безопасности конфигурируются с помощью ПО SoMove

Коммуникации:
. В стандартном исполнении встроены CANopen и Modbus. Altivar 32 может подключаться к основным промышленным шинам и сетям с помощью устанавливаемых в ПЧ в качестве дополнительного оборудования коммуникационных карт:
- Modbus TCP-Ethernet/IP ― последовательное соединение
- Profibus
- DeviceNet
- EtherCat

Диалоговые средства и средства конфигурирования
- Удаленный графический терминал для дистанционного конфигурирования
- Универсальный загрузчик для загрузки и хранения конфигураций. Не требуется подлючения питания
- Загрузчик позволяет перенести конфигурацию из одного ПЧ в другой (требуется подлючение питания).

Программное обеспечение SoMove для настройки преобразовательной техники с ПК

Программное обеспечение SoMove Mobile для модификации или отправки конфигурации дистанционно через мобильный телефон

Преимущества

Изящество технологий

Компактный
- Компактное устройство для пуска электродвигателя
- Позволяет сократить размер шкафа до 40 %

Высокий функционал
- Более 150 встроенных прикладных функций
- Выполняют функции простой системы управления
- Встроенные функции безопасности механизмов

Простое конфигурирование и эксплуатация
- Совместимость всех диалоговых средств и средств конфигурирования для преобразователей частоты Altivar 32 и Lexium 32 (программное обеспечение SoMove и SoMove Mobile, выносной графический терминал, загрузчик и мультизагрузчик)
- различное дополнительное оборудование для монтажа в зависимости от типа механизма (вертикальная, горизонтальная установка, возможность поворота блок управления по отношению к силовой части ПЧ (уменьшение размера по глубине), установка вплотную друг к другу)

Коммуникации
- Взаимодействуют с большинством промышленных сетей
- В стандартном исполнении ― CANopen и Modbus

Энергоэффективность

- обеспечивает высокий показатель энергоэффективности как для асинхоронного двигателя, так и синхронного.

Применение

·    Транспортировочное оборудование (небольшие конвейеры, подъемники и т.д.)

·    Фасовочно-упаковочное оборудование (пакето наполнители, маркировочные машины и т.д.)

·    Специальные механизмы (мешалки, смесители, автоматические линии и т.д.)

·    Насосное, компрессорное и вентиляционное оборудование

·    Деревообрабатывающие станки, металлообрабатывающее оборудование (гибка, сварка и т.д.)

Altivar 32

Референсы (заказные номера)

                  Для однофазной сети: 200 - 240 В, 50/60 Гц

        ATV32H018M2 Преобразователь частоты 1Ф 240В 0.18кВт

        ATV32H037M2 Преобразователь частоты 1Ф 240В 0.37кВт

        ATV32H055M2 Преобразователь частоты 1Ф 240В 0.55кВт

        ATV32H075M2 Преобразователь частоты 1Ф 240В 0.75кВт

        ATV32HU11M2 Преобразователь частоты 1Ф 240В 1.1кВт

        ATV32HU15M2 Преобразователь частоты 1Ф 240В 1.5кВт

        ATV32HU22M2 Преобразователь частоты 1Ф 240В 2.2кВт

                          Для трёхфазной сети: 380 - 500 В, 50/60 Гц

        ATV32H037N4 Преобразователь частоты 3Ф 500В 0.37кВт

        ATV32H055N4 Преобразователь частоты 3Ф 500В 0.55кВт

        ATV32H075N4 Преобразователь частоты 3Ф 500В 0.75кВт

        ATV32HU11N4 Преобразователь частоты 3Ф 500В 1.1кВт

        ATV32HU15N4 Преобразователь частоты 3Ф 500В 1.5кВт

        ATV32HU22N4 Преобразователь частоты 3Ф 500В 2.2кВт

        ATV32HU30N4 Преобразователь частоты 3Ф 500В 3.0кВт

        ATV32HU40N4 Преобразователь частоты 3Ф 500В 4.0кВт

        ATV32HU55N4 Преобразователь частоты 3Ф 500В 5.5кВт

        ATV32HU75N4 Преобразователь частоты 3Ф 500В 7.5кВт

        ATV32HD11N4 Преобразователь частоты 3Ф 500В 11кВт

        ATV32HD15N4 Преобразователь частоты 3Ф 500В 15кВт
