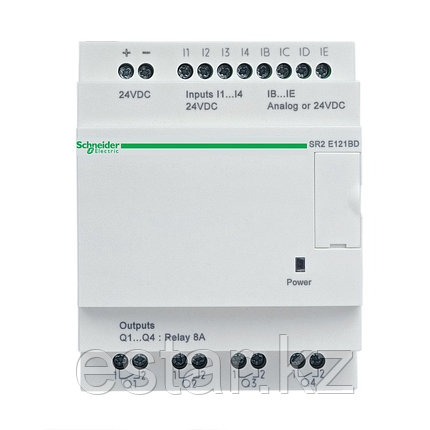

Zelio Logic реле экономное 12вх/вых =24В

Номер по каталогу

SR2E121BD

Семейство продуктов

Zelio Logic

Тип изделия или компонента

Модульное интеллектуальное реле

Локальный дисплей

Без

Кол-во строк в программе или функциональных блоков

120 с язык лестничных диаграмм LADDER программирование
<= 200 с FBD программирование

Срок резервного хранения данных

10 лет при 25 °C

Проверки

(загрузка) памяти программ при каждом включении питания

Напряжение питания

24 В =

Потребляемый ток

100 мА (без модулей расширения)

Защита от включения с обратной полярностью

С

Количество дискретных входов

8

Тип дискретного входа

Резистивный

Напряжение дискретного входа

24 В =

Ток дискретного входа

4 мА

Частота счета

1 кГц для дискретного входа

Совместимость входа

3-проводн. бесконтактные PNP датчики (дискретный вход)

Номер аналогового входа

4

Тип аналогового входа

Общий режим

Диапазон аналогового входа

0...10 V
0...24 V

Макс. допустимое напряжение

30 V (цепь аналогового входа)

Разрешение аналогового входа

8 бит

Рабочее расстояние

10 m между станциями, с экранированным кабелем (датчик не развязан гальванически) для цепь аналогового входа

Входной импеданс

7.4 кОм (цепи дискретных входов I1...IA и IH...IR)
12 кОм (IB...IG используется как цепь дискретного входа)
12 кОм (IB...IG используется как цепь аналогового входа)

Кол-во выходов

4 реле выходы

Пределы выходного напряжения

5...30 V пост. ток (релейный выход)
24...250 V пер. ток (релейный выход)

Выходной тепловой ток

8 A для всех 4 выходов (релейный выход)

Коммутационная способность, мА

>= 10 мА при 12 В (релейный выход)

Рабочая частота, Гц

10 Гц (режим холостого хода) для релейный выход
0.1 Гц (при Ie) для релейный выход

Механическая износостойкость

10000000 циклов (релейный выход)

Часы

С

Время отклика

5 ms (из сост. 1 в сост. 0) для релейный выход
10 ms (из сост. 0 в сост. 1) для релейный выход

Тип клемм

Винтовые зажимы

Масса продукта

0.22 кг
