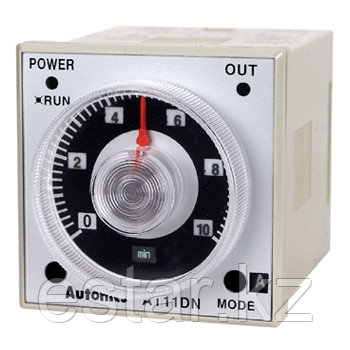

Таймер аналоговый AT11DN

Модель

AT11DN

Тип изделия или компонента

Таймер аналоговый

Диапазон установки
времени

От 0,05 с до 100 ч (макс. значение времени)

Напряжение питания

• 24–240 В~ (50/60 Гц); 24–240 В=
• 12 В= (дополнительно)

Допустимый диапазон
напряжения

90–110% номинального напряжения

Потребляемый ток

• 24–240 В~: приблиз. 3,3 ВА; 24–240 В=: приблиз. 1,5 Вт
• 12 В=: приблиз. 0,5 Вт

Мин. входной сигнал

        Вход ПУСК

                                       Мин. 50мс

    Вход ЗАДЕРЖКИ

         Вход СБРОС

    Вход

        Вход ПУСК

Вход по замыканию

            сопротивление при КЗ: макс. 1 кОм

            остаточное напряжение: макс. 0,5 В=

           сопротивление в разомкнутом состояние: мин.100 кОм

     Вход ЗАДЕРЖКИ

       Вход СБРОС

Выход
управления

Контактный

      Тип

2Н.О. +2Н.З (2с.), контакт с задержкой

Допустимый ток

250 В~, 3 А (резистивная нагрузка)

Рабочая температура окружающей среды

-10...+55°C (без замораживания)

Размеры

48х48x80мм

Масса

110г
