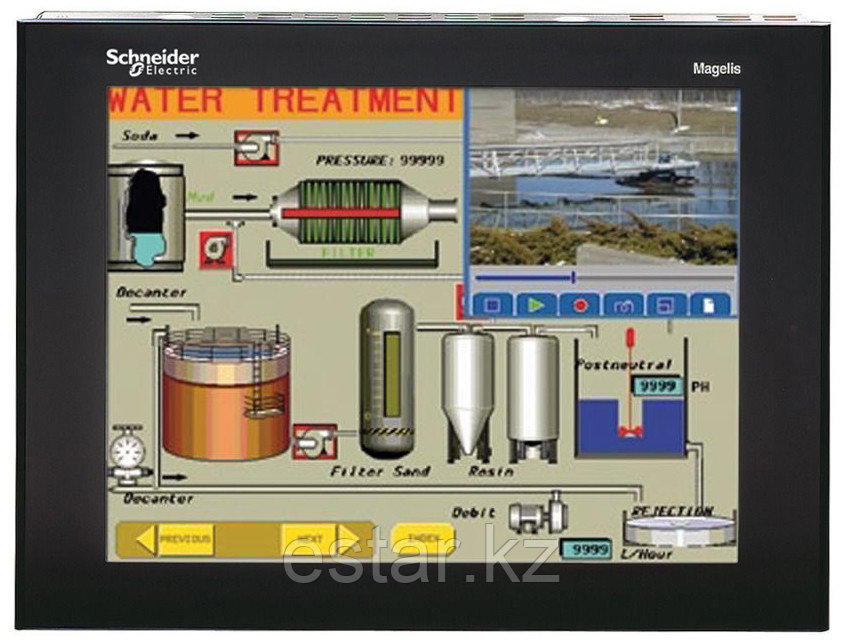

Графический терминал с сенсорным экраном XBTGT5330

Номер по каталогу

XBTGT5330

Семейство продуктов

Magelis  XBTGT

Тип изделия или компонента

Усовершенств. сенсорная панель

Напряжение питания

24 В постоянный ток

Размеры дисплея

10,4 дюйма

Тип дисплея

Цветной TFT ЖК дисплей

Цвет дисплея

65536 цветов

Разрешение изображения

640 x 480 пикселей VGA

Сенсорная панель

Аналоговая

Яркость

8 уровней, задаваемых с сенсорной панели

Контрастность

8 уровней, задаваемых с сенсорной панели

Представление переменных на дисплее

Алфавитно-цифровое, гистограмма,

тренд, кнопка, световой индикатор, циферблат, клавиатура, индикатор уровня

Язык интерфейса

Многоязычность: ASCII европейские символы, кириллица, греческий, японский и китайский

Наименование ПО

Vijeo Designer

Операционная система

Magelis

Наименование процессора

CPU RISC

Частота процессора

266 МГц

Сигнализация

1 светодиод (зеленый или оранжевый)

для индикации нормальной работы

и отказа

Размер памяти

Резервирование данных

SRAM 512 Кбайт литиевая батарея

Память приложения флэш-память

EPROM 32Мбайт

Кол-во страниц

Ограничено объемом встроенной памяти

Тип памяти

1 слот для карты Compact Flash (от 128 Мбайт до 1 Гбайт)

Загружаемые протоколы

Modbus

Протоколы сторонних производителей;

Uni-TE,  Siemens (Simatic), Rockwell Automation (Allen Bradley) , Omron (Sysmac), Mitsubishi (Melsec), Modbus

TCP

Тип встроенного слота

Для 1 интерфейсной платы полевой шины (Device Net, Profibus DP)

Интегрированный порт

Ethernet 10BASE-T/100BASE-TX

Тип встроенных клемм

COM1 последовательный порт:

вилка SUB-D 9

RS232C/RS422/RS485 <= 115,2 кбит/с

COM2 последовательный порт:

RJ45 RS485 <=187,5 кбит/с Siemens MPI (187,5 кбит/с)

Дискретный вход съемный клеммный блок с винтовыми зажимами.

3 цифровых выхода съемный клеммный блок с винтовыми зажимами

Аудио выход съемный клеммный блок с винтовыми зажимами

Ethernet TCP/IP RJ45

2хUSB порта типа А (V1,1) ведущий

Блок питания: съемный клеммный блок с винтовыми зажимами

Часы реального времени

Встроенный

Совместимость ПЛК

Twido, Modicon TSN Micro, Modicon Premium, Modicon M340

Размеры

270,5 x 212,5 х 57 мм

Материал передней панели

Алюминиевый сплав

Степень защиты

IP65 передняя панель

Рабочая температура окружающей среды

0˚C...+55˚C

Масса

2.5кг
