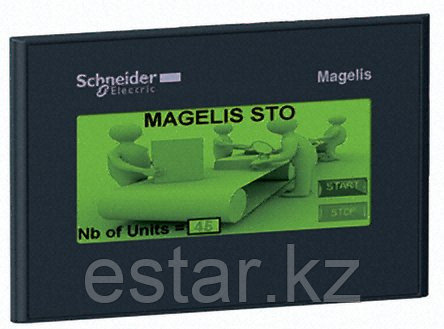

Компактная панель с сенсорным экраном HMI STO511

Номер по каталогу

HMISTO511

Семейство продуктов

Magelis  STO & STU

Тип изделия или компонента

Компактная панель с сенсорным экраном

Напряжение питания

24 В постоянный ток

Размеры дисплея

3,4 дюйма

Тип дисплея

монохромный STN ЖК дисплей с подсветкой

Цвет дисплея

Зеленый, Оранжевый, Красный

Разрешение изображения

200 x 80 пикселей

Сенсорная панель

Аналоговая

Яркость

8 уровней

Контрастность

16 уровней через сенсорную панель

Представление переменных на дисплее

Алфавитно-цифровое, гистограмма,

тренд, кнопка, световой индикатор, циферблат, клавиатура, индикатор уровня

Язык интерфейса

Многоязычность: ASCII, кириллица, греческий, японский и китайский

Наименование ПО

Vijeo Designer

Операционная система

Magelis

Наименование процессора

CPU RISC

Частота процессора

333 МГц

Сигнализация

1 светодиод (зеленый)

для нормальная работа

Размер памяти

Резервирование данных, 128 Кбайт

Память приложения, 16 Мбайт

Кол-во страниц

Ограничено объемом встроенной памяти

Загружаемые протоколы

Modbus

Протоколы сторонних производителей;

Uni-TE,  Siemens (Simatic), Rockwell Automation (Allen Bradley) , Omron (Sysmac), Mitsubishi (Melsec), Modbus

TCP

Тип встроенных клемм

Последовательный порт COM1: розетка RJ45, скорость передачи <= 115,2кбит/с (RS232C/RS485)

1 порт USB типа A ведущий

1 порт mini B USB ведомый

Блок питания: съемный клеммный блок с винтовыми зажимами

Часы реального времени

Доступ к часам реального времени ПЛК

Совместимость ПЛК

Twido, Modicon TSN Micro, Modicon Premium, Modicon M340

Размеры

116,5 x 77,5 х 36,5 мм

Степень защиты

IP65 передняя панель

Рабочая температура окружающей среды

0˚C...+55˚C

Масса

0.30кг
