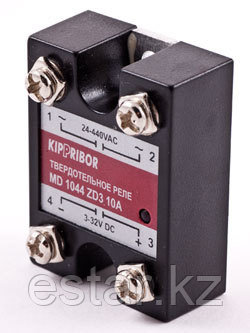

Серия KIPPRIBOR MD-xx44.ZD3 - это самый бюджетный на рынке твердотельных реле (ТТР) вариант для коммутации маломощной резистивной и слабоиндуктивной нагрузки
Особенности коммутации нагрузки для твердотельных реле серии MD-xx44.ZD3
- Коммутация:
- маломощной резистивной нагрузки до 12 А (рекомендуемое значение);
- слабоиндуктивной нагрузки до 1,5 А (рекомендуемое значение);
- максимально допустимый ток нагрузки 15 А
- Диапазон управляющего сигнала 3…32 VDC;
- Широкий диапазон коммутируемого напряжения 24…440 VAC;
- Высокое максимальное пиковое напряжение (9 класс, 900 VAC );
- Коммутация однофазной или трехфазной нагрузки с любой схемой включения («Звезда», «Звезда с нейтралью» и «Треугольник»). Для коммутации трехфазной нагрузки необходимо три ТТР. Применение отдельного ТТР для каждой из 3-х фаз повышает надежность коммутации, а следовательно, и всей системы управления в целом;
- Переключение в «нуле» минимизирует коммутационные помехи;
- Рекомендуется для коммутации цепей управления:
- маломощными нагревательными элементами в системах ON / OFF или ПИД-регулирования на базе приборов типа ТРМ201, 101, 210 и пр.;
- с трехходовыми клапанами и задвижками совместно с приборами типа ТРМ12, 212, 148 и т.п. Широко используется в системах котельной автоматики для управления исполнительными механизмами типа МЭО, KIPVALVE DCL -05… DCL -20 и т.п.
Рекомендуемые токи нагрузки твердотельных реле серии MD-xx44.ZD3
Модификация ТТР | Рекомендуемые токи нагрузки | Максимально допустимые токи нагрузки | |
резистивная нагрузка | индуктивная нагрузка | ||
MD-0544.ZD3 | 4 A | 0,5 A | 5 A |
MD-1044.ZD3 | 8 A | 1 A | 10 A |
MD-1544.ZD3 | 12 A | 1,5 A | 15 A |
Технические характеристики
Вид коммутируемого тока | переменный ток |
Тип коммутируемого тока |
|
Тип коммутируемой нагрузки |
- резистивная (до 12 А) - индуктивная (до 1,5 А) |
Коммутируемое напряжение | 24...440 VAC |
Управляющий сигнал | напряжение 3...32 VDC |
Пороги вкл/выкл управляющего сигнала | порог включения порог отключения 3 VDC 1 VDC |
Тип выходных силовых элементов | Симисторы (TRIAC) |
Вид коммутации | коммутация при переходе через 0 |
Максимальное пиковое напряжение | 9 класс (900 VAC) |
Потребляемый ток в цепи управления | 6…35 мА |
Падение напряжения на реле в коммутируемой цепи | ≤1,6 VAC (во включенном состоянии) |
Ток утечки в коммутируемой цепи | ≤10 мА |
Время переключения реле | ≤10 мс (при частоте 50 Гц) |
Сопротивление изоляции | 500 МОм (при 500 VDC) |
Электрическая прочность изоляции | Соответствует стандартам UL1577 (2500 V в течение одной минуты) |
