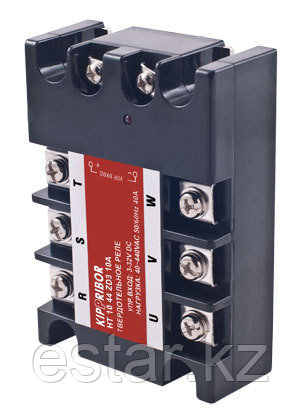

Твердотельные реле серии Серии HT-xx
Описание
Характеристики
Информация для заказа
Трехфазные общепромышленные твердотельные реле KIPPRIBOR этих серий предназначены для коммутации трехфазной либо трех однофазных цепей питания резистивной нагрузки. Обеспечивают одновременную коммутацию по каждой из 3-х фаз.
Особенности коммутации нагрузки для серий HT-xx44.ZD3 и HT-xx44.ZA2
- Коммутация резистивной нагрузки: до 90 А для HT-хх44.ZD3 / до 60 А для HT-хх44.ZA2;
- максимально допустимый ток нагрузки до 120 А.
ВАЖНО! Для коммутации нагрузки свыше 90 А рекомендуется использовать мощные ТТР серий BDH-xx44.ZD3 и SBDH-xx44.ZD3 (по одному для каждой из 3-х фаз), они имеют корпус промышленного исполнения и удобный клеммник для присоединения проводов большого сечения.
- Управляющие сигналы: 3…32 VDC для HT-xx44.ZD3 / 90…250 VAC для HT-xx44.ZA2;
- Широкий диапазон коммутируемого напряжения 40…440 VAC;
- Высокое максимальное пиковое напряжение (9 класс, 900VAC);
- Коммутация трехфазной нагрузки с любой схемой включения («Звезда», «Звезда с нейтралью» и «Треугольник»)*;
- Возможность коммутации трех независимых цепей с однофазной нагрузкой благодаря наличию элементов коммутации в каждой фазе ТТР*;
- Переключение в «нуле» минимизирует коммутационные помехи;
ВАЖНО! При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения
Токи нагрузки
| Модификация ТТР | Рекомендуемые токи нагрузки (резистивная нагрузка) | Максимально допустимые токи нагрузки |
| HT-xx44.ZD3 | ||
| HT-1044.ZD3 | 8 A | 10 A |
| HT-2544.ZD3 | 19 A | 25 A |
| HT-4044.ZD3 | 30 A | 40 A |
| HT-6044.ZD3 | 45 A | 60 A |
| HT-8044.ZD3 | 60 A | 80 A |
| HT-10044.ZD3 | 75 A | 100 A |
| HT-12044.ZD3 | 90 A | 120 A |
| HT-xx44.ZA2 | ||
| HT-1044.ZА2 | 8 A | 10 A |
| HT-2544.ZА2 | 19 A | 25 A |
| HT-4044.ZА2 | 30 A | 40 A |
| HT-6044.ZА2 | 45 A | 60 A |
| HT-8044.ZА2 | 60 A | 80 A |
Технические характеристики
| серия HT-xx44.ZD3 | серия HT-xx44.ZA2 | |
| Вид коммутируемого тока | Переменный ток | |
| Тип коммутируемой сети |
|
|
| Тип коммутируемой нагрузки | резистивная до 90 А | |
| Коммутируемое напряжение | 40…440 VAC | |
| Управляющий сигнал | напряжение 3...32 VDC | напряжение 90…250 VAC |
| Пороги вкл/выкл управляющего сигнала | порог включения 3 VDC порог отключения 1 VDC |
порог включения 90 VAC порог отключения 10 VAC |
| Тип коммутационных элементов |
|
|
| Вид коммутации | коммутация при переходе через 0 | |
| Максимальное пиковое напряжение | 9 класс (900 VAC) | |
| Потребляемый ток в цепи управления | 6…35 мА | 5…35 мА |
| Падение напряжения на реле в коммутируемой цепи | ≤1,6 VAC (по каждой фазе) | |
| Ток утечки в коммутируемой цепи | ≤10 мА (по каждой фазе) | |
| Время переключения реле | ≤10 мс (при частоте 50 Гц) | |
| Сопротивление изоляции | 500 МОм (при 500 VDC) | |
| Электрическая прочность изоляции | Соответствует стандартам UL1577 (2500 V в течение одной минуты) | |
Условия эксплуатации
| Температура окружающего воздуха | -30°...+70 °С |
| Атмосферное давление | 84…106,7 кПа |
| Относительная влажность | ≤80 % (при +25 °С и ниже без конденсации влаги) |
| Основные | |
|---|---|
| Производитель | KIPPRIBOR |
| Страна производитель | Россия |
- Цена: Цену уточняйте
