В ячейках Таблицы указано:
- количество монтируемых на радиатор твердотельных реле (ТТР) и максимально допустимый ток нагрузки на каждое ТТР по каждой фазе;
- цветом выделены ячейки с рекомендованными моделями радиаторов;
- (2) цифрой 2 помечены ячейки, в которых значение тока нагрузки приведено при условии использования дополнительных вентиляторов обдува (размер 120х120 мм с креплением на корпус радиатора). Вентиляторы устанавливаются непосредственно на радиатор охлаждения.
(1) ― при недостаточной естественной циркуляции воздуха через радиатор используйте рекомендуемый тип вентилятора.
(2) ― значение тока нагрузки при обязательном использовании рекомендуемого типа вентилятора.
Главное правило выбора радиатора для твердотельного реле
При выборе радиатора охлаждения необходимо руководствоваться:
- ШАГ 1: в первую очередь, способностью радиатора рассеивать тепло, выделяемое твердотельным реле;
- ШАГ 2: и только потом уделять внимание габаритным характеристикам.
Таблица характеристик радиаторов KIPPRIBOR
Модель радиатора KIPPRIBOR |
Фото радиатора для ТТР |
Чертеж радиатора для ТТР |
Габаритные размеры радиатора (ДхШхВ мм) Вес |
Количество радиаторов в упаковке |
РТР060 |
80х50х50 мм 135 гр. шт. |
2 шт. |
||
РТР061 |
125х70х50 мм 255 гр. шт. |
2 шт. |
||
РТР061.1 |
144x67x50 мм 245 гр. шт. |
2 шт. |
||
РТР062 |
125х110х50 мм 400 гр. шт. |
2 шт. |
||
РТР062.1 |
144х110х50 мм 405 гр.шт. |
2 шт. |
||
РТР063 |
180х125х50 мм 630 гр. шт. |
2 шт. |
||
РТР063.1 |
180x144x50 мм 660 гр. шт. |
2 шт. |
||
РТР034 |
105х100х80 мм 590 гр. шт. |
1 шт. |
||

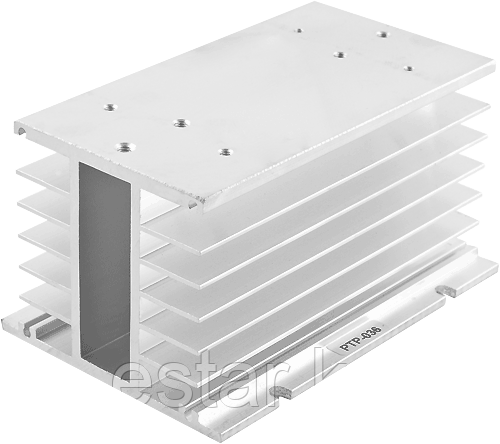

РТР036 |
150х100х80 мм 855 гр. шт. |
1 шт. |
||
РТР037 |
260х180х50 мм 1400 гр. шт. |
2 шт. |
||
РТР038 |
150х125х135 мм 2380 гр. шт. |
1 шт. |
||
РТР039 |
200х125х135 мм 3350 гр. шт. |
1 шт. |
||
РТР040 |
300х125х135 мм 5000 гр. шт. |
1 шт. |
