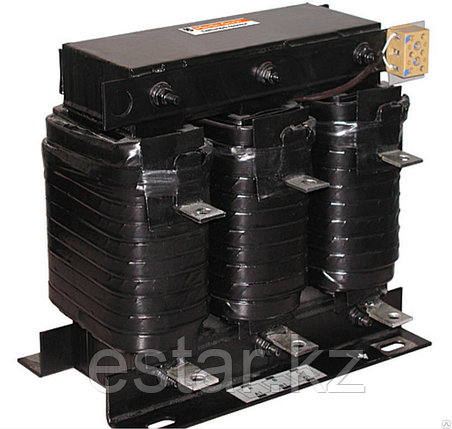

Дроссель 400В 5,7% 25 кВАр

Номер по каталогу

LVR05250A40T

Тип изделия или компонента

Антирезонансный дроссель

Частота сети

50/60 Гц

Номинальная реактивная мощность

 25 кВАр при 400...415 test3 переменный ток 50 Гц

Напряжение сети

400...415 test3 переменный ток 50 Гц

Порядок настройки

4.2 - 210 Гц - 5.7 % - 50 Гц

Потери мощности (макс)

200 W

Значение индуктивности

1.227 мГн

Допустимое отклонение индуктивности

- 5 % ... 5 % на фазу

Номинальный ток основной гармоники

36.1 А

Среднеквадратическое номинальное значение тока

44 А

Класс электрической изоляции

Класс F

[Ui] номинальное напряжение изоляции

1.1 test1

[Imp] максимальный долговременный ток

1,3 x I1

Спектр гармоник тока

2.9 %x I3
67.8 %x I5
18.6 %x I7
6.2 %x I11

Выдерживаемый динамический ток

2,2 x Isc

[Ith] условный тепловой ток на открытом воздухе

2 А при 250 test3 переменный ток 50 Гц

Тип установки

Внутренн. установка

Тип охлаждения

Принуд. конвекция

Тип клемм

Панели терминала

Фикс. центр.

200 x 125 мм

Высота

220 мм

Ширина

240 мм

Глубина

160 мм

Масса продукта

17.5 кг

Рабочая температура

0...55 °C при <= 1000 м
0...50 °C при > 1000...2000 м
