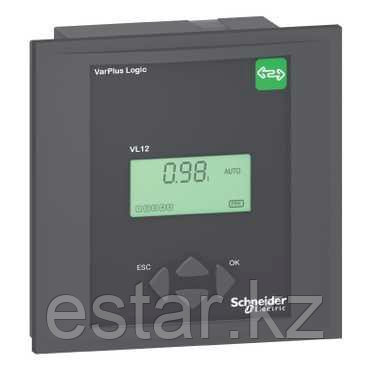

Контроллер коэффициента мощности - VarPlus Logic VPL 6

Номер по каталогу

VPL06N

Диапазон

VarPlus

Наименование продукта

VarPlus Logic

Краткое имя устройства

 VPL6

Напряжение прямого питания

90–550 В, 1 фаза, 50/60 Гц
Нагрузка вторичной обмотки: 6 ВА
300 В ФН / 519 В ФФ CAT III или 550 В CAT II

Тип соединений вводов

Межфазное соединение или соединение
«фаза-нейтраль»

Защита от падения напряжения

Автоматическое отключение ступеней
при падениях > 15 мс (защита конденсатора)

Вторичная обмотка трансформаторов тока

Совместима с номиналами 1 A или 5 A

Диапазон основной обмотки
трансформатора тока

До 9600 A

Сила тока

15 мA – 6 A, 1 фаза
Нагрузка вторичной обмотки: < 1 ВА

Клеммы подключения

Винтового типа, подключаемые
Сечение: 0,2–2,5 мм2 (0,2–1 мм2 для Modbus
и цифровых вводов)

Уставка регулировки – программируемая

От Cos Phi 0.7 емкостного до 0.7 индуктивного

Время повторного подключения –
программируемое

От 1 до 6500 с

Время отклика – программируемое

От 1 до 6500 с

Возможность работы с объектом с
двойным коэффициентом мощности

Да, через дискретных вход или при обнаружении
экспорта мощности

Алгоритм программы

АВТОМАТИЧЕСКИЙ (наиболее подходящий) –
по умолчанию
ОБРАТНАЯ ОЧЕРЕДНОСТЬ.
ПОСЛЕДОВАТЕЛЬНЫЙ.

Совместимость с вариантами применения
с импортом и экспортом мощности

Работа по 4 квадрантам при использовании генератора

Автоматическая инициализация и
автоматическое обнаружение ступеней

Да

Обнаружение и отображение мощности,
числа переключений и снижения
мощности всех подключенных ступеней

Да

Последовательность ступеней
конденсаторных батарей

Любая. Без ограничений последовательности

Выводы управления (выводы ступеней)

250 В ФН или ФФ (CAT III)
Номинал пост. тока: 48 В пост. тока / 1 А
Номинал пер. тока: 250 В пер. тока / 5 А
Общий корневой концентратор: 10 A макс.

Кол-во контактов управления ступенями

6

Выделенное реле управления
вентилятором

Да. Нормально разомкнутый контакт (НО)
48 В пост. тока / 1 A, 250 В пер. тока / 5 A

Контакт аварийных сигналов

Релейный контакт разомкнут, когда контроллер включен
без сигналов тревоги и замыкается при появлении
сигнала тревоги. Реле является НЗ (нормально
замкнутым), когда контроллер не включен.
Номинал: 48 В пост. тока / 1 A, 250 В пер. тока / 5 A

Цифровой ввод целевого коэффициента
мощности

Сухой контакт (внутреннее питание 5 В, 10 мА)

Последовательный порт Modbus RS-485
(RTU)

Поляризация/законцовки фаз не входят в объем
поставки

Последовательный интерфейс TTL

Сервисный порт. Только для внутреннего использования

Дисплей

Графический ЖК-экран 56 x 25

Отображаемые измерения и точность

Напряжение, сила тока и частота: ±1 %
Измерение энергии, коэффициента мощности, THD(u):
±2 %
Отдельные гармоники напряжения (от H3 до H19): ±3 %
Измерение температуры: ±3 °C

Корпус

Передняя панель: пластик для корпусов измерительных
приборов RAL 7016
Задняя панель: металл

Класс защиты

Передняя панель: IP41, (IP54 при использовании
уплотнения)
Задняя панель: IP20

Масса

0,6 кг

Размер

144 x 144 x 58 мм (В x Ш x Г)

Рабочая температура

От -20 до +60 °C
