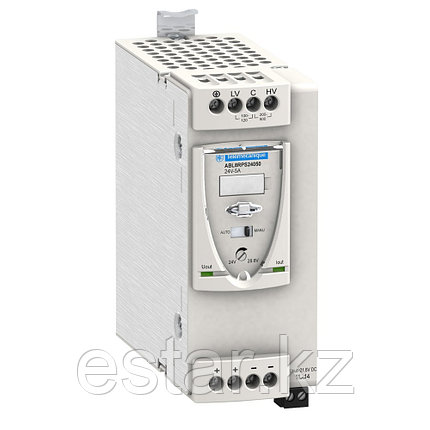

Блок питания универсальный 1-фазный 24В 5А

Номер по каталогу

ABL8RPS24050

Семейство продуктов

Phaseo

Тип изделия или компонента

Блок питания

Тип источника питания

Импульсный источник питания

Входное напряжение

100...120 V пер. ток однофазный, клемма(ы): N-L1
200...500 V пер. ток линейное напряжение, клемма(ы): L1-L2

Выходное напряжение

24 V пост. ток

Номинальная мощность, Вт

120 Вт

Выходной ток источника питания

5 А

Тип защиты выхода

От перегрузки, технология защиты: ручной или автоматический сброс
От повышенного напряжения, технология защиты: 30...32 В, ручной сброс
От короткого замыкания, технология защиты: ручной или автоматический сброс
От пониженного напряжения, технология защиты: срабатывает, если U < 21,6 В
Тепловой, технология защиты: автоматический сброс

Пределы входного напряжения

170...550 V
85...132 V

Частота сети

47...63 Гц

Макс. пусковой ток

<= 30 А для 2 ms

КПД

87…100 %

Пределы выходного напряжения

24...28,8 В регулир.

Рассеиваемая мощность, Вт

15.5 Вт

Время удержания

>= 120 ms в 400 V
>= 20 ms в 100 V
>= 40 ms в 240 V

Регулировка линии и нагрузки

1...3 %

Допустимый кратковременно выдерживаемый ток

1,5 x In за 4 с

Тип клемм

Винтовые зажимы для входное соединение, емкость соединения: 3 x 0,5...3 x 4 мм² AWG 22...AWG 12
Винтовые зажимы для заземление входа, емкость соединения: 1 x 0,5...1 x 4 мм² AWG 22...AWG 12
Винтовые зажимы для выходное соединение, емкость соединения: 4 x 0,5...4 x 4 мм² AWG 22...AWG 12
Винтовые зажимы для соединение выхода с землей, емкость соединения: 1 x 0,5...1 x 4 мм² AWG 22...AWG 12
Съемный клеммный блок с винтовыми зажимами для реле диагностики, емкость соединения: 2 x 2,5 мм²

Монтажная опора

Симметричная DIN рейка 35 x 7,5 мм
Симметричная DIN рейка 35 x 35 мм

Соединения

Последовательный
Параллельный

Светодиодный индикатор состояния

1 светодиод зеленый и красный для выходное напряжение
1 светодиод зеленый, красный и оранжевый для выходной ток

Глубина

120 мм

Высота

143 мм

Ширина

56 мм

Рабочая температура

-25...55 °C без
55...70 °C с

Масса продукта

0.7 кг
