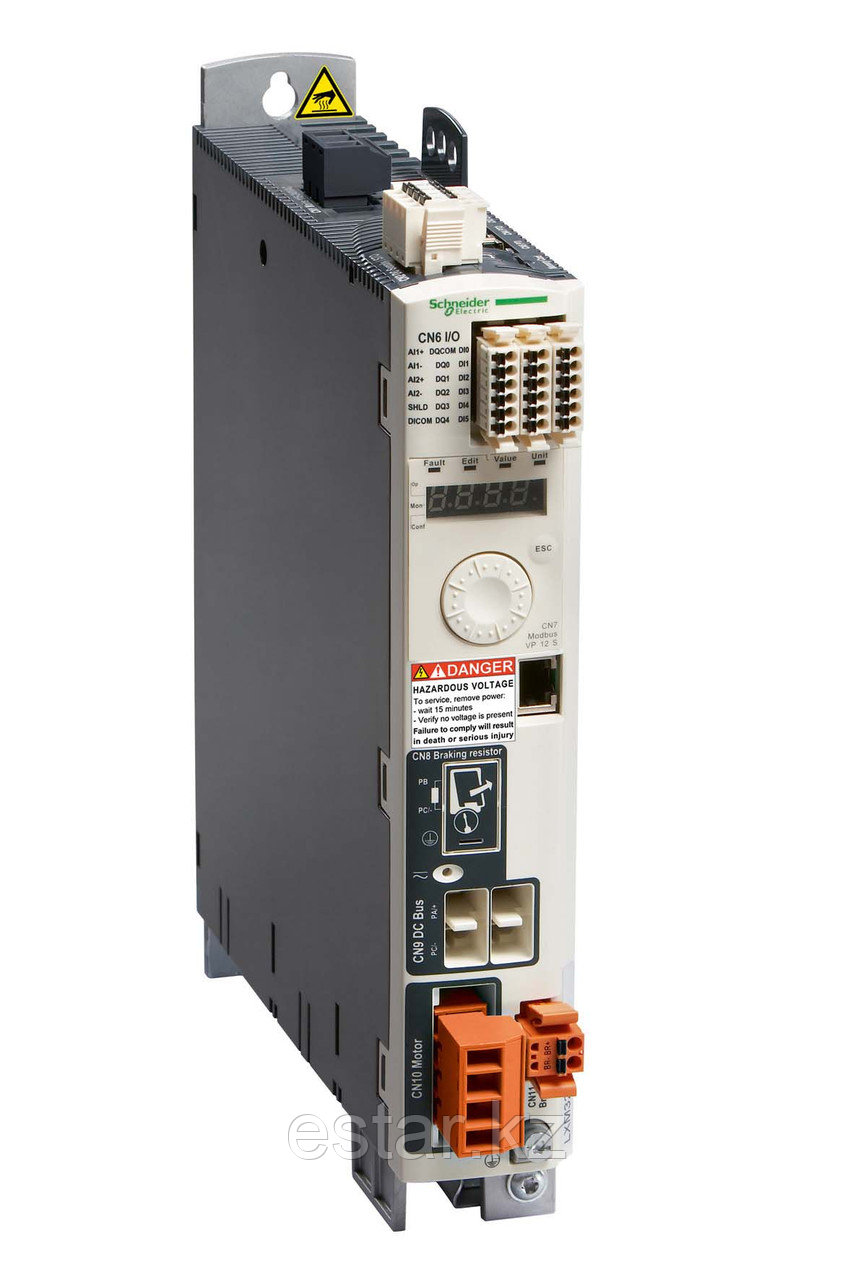

Сервопривод LXM32C 1 кВт при 230 В, аналоговый вход 18A

Номер по каталогу

LXM32CD18M2

Семейство продуктов

Lexium 32

Тип изделия или компонента

Сервопривод управления перемещением

Краткое имя устройства

LXM32C

Форма привода

Блок

Число фаз сети

Однофазный

Номинальное напряжение питания [Us]

100...120 V (- 15...10 %)
200...240 V (- 15...10 %)

Пределы напряжения питания

170...264 В
85...132 В

Частота сети питания

50/60 Hz (- 5...5 %)

Частота сети

47,5...63 Гц

Фильтр помех

Встроенный

Непрерывный выходной ток

6 А (f = 8 кГц)

Пиковый выходной ток, 3 с

10 А при 115 В для 5 с
18 А при 230 В для 5 с

Непрерывная мощность

500 Вт при 115 В
1600 Вт при 230 В

Номинальная мощность

0.5 кВт при 115 В (f = 8 кГц)
1 кВт при 230 В (f = 8 кГц)

Линейный ток

8.5 А, THDI из 147 % при 115 V, Без дросселя на линии
8.4 А, THDI из 148 % при 230 V AC 50/60Hz, Без дросселя на линии
9.9 А, THDI из 74 % при 115 V, С внешним дросселем на линии от 2 мГн
10.6 А, THDI из 93 % при 230 V AC 50/60Hz, С внешним дросселем на линии от 2 мГн

Частота переключения

8 кГц

Категория перенапряжения

III

Гальваническая развязка

Между цепями питания и управления

Тип кабеля

Одножильный кабель МЭК (для θ = 50 °C) материал проводника: медь 90 °C ,материал изоляции провода: XLPE/EPR

Электрическое соединение

Зажим кабель 3 мм² AWG 12 (CN8)
Зажим кабель 5 мм² AWG 10 (CN1)
Зажим кабель 5 мм² AWG 10 (CN10)

Момент затяжки

0.5 Н-м (CN8)
0.7 Н-м (CN1)
0.7 Н-м (CN10)

Количество дискретных входов

2 безопасность
6 логический

Тип дискретного входа

Логический (DI)
Безопасность (дополнение STO_A, дополнение STO_B)

Длительность выборки

0.25 мс (ANA1+/ANA1-, ANA2+/ANA2-) для аналоговых входа
0.25 мс (DI) для дискретный

Напряжение дискретного входа

24 V пост. Тока для логический
24 V пост. Тока для безопасность

Тип дискретных входов

Положительный (дополнение STO_A, дополнение STO_B) при Состоянии 0: < 5 В при Состоянии 1: > 15 В в соответствии с EN/МЭК 61131-2 тип 1
Положительный (DI) при Состоянии 0: > 19 В при Состоянии 1: < 9 В в соответствии с EN/МЭК 61131-2 тип 1
Положительная или отрицательная (DI) при Состоянии 0: < 5 В при Состоянии 1: > 15 В в соответствии с EN/МЭК 61131-2 тип 1

Количество дискретных выходов

5

Тип дискретного выхода

Логический (DO) 24 В пост. ток

Напряжение дискретного выхода

<= 30 В пост. ток

Логика дискретного выхода

Положительная или отрицательная (DO) в соответствии с EN/IEC 61131-2

Время дребезга контакта

<= 1 мс (дополнение STO_A, дополнение STO_B)
0.25 мкс...1.5 мс (DI)

Тормозной ток

50 мА

Номер аналогового входа

2

Время отклика на выходе

250 мкс (DO) дискретный

Абсолютная погрешность измерения

< +/- 0,5 %

Ошибка линеаризации

< +/- 0,1 %

Тип подключения

Аналоговый вход (ANA1+/ANA1-, ANA2+/ANA2-), дифференциальн. +/- 10 В входное полное сопротивление: >= 20 Ом, разрешение: 14 бит

Тип сигнала управления

Servo motor encoder feedback
Pulse train output (PTO) :RS422 (f = <= 500 кГц) (длина кабеля: 100 м)
Pulse/dir (P/D), A/B, CW/CCW :5 В, 24 В канал (открытый коллектор) (f = <= 10 кГц) (длина кабеля: 1 м)
Pulse/dir (P/D), A/B, CW/CCW :5 В, 24 В канал (двухтактный выход) (f = <= 200 кГц) (длина кабеля: 10 м)
Pulse/dir (P/D), A/B, CW/CCW :RS422 (f = <= 1000 кГц) (длина кабеля: 100 м)

Тип защиты

От обратной полярности :сигнал на входах
От короткого замыкания :сигнал выходов

Функция защиты

STO (безопасное выключение крутящего момента), интегрированный

Уровень безопасности

SIL 3 в соответствии с EN/IEC 61508
PL = e в соответствии с ISO 13849-1

Интерфейс связи

Интегрированный Modbus

Тип разъема

RJ45 (с маркировкой CN7) :Modbus

Физический интерфейс

2-проводн. многоточечн. RS485 Modbus

Скорость передачи

9600, 19200, 38400 bps для шины длиной <= 40 м Modbus

Кол-во адресов

1...247 Modbus

Светодиодный индикатор состояния

1 светодиод (красный) напряжение сервопривода

Функция сигнализации

Отображение отказов в 7 сегментов

Рабочее положение

Вертикальный +/- 10 градусов

Совместимость продуктов

Серводвигатель BMH (70 мм, 1 выхлопные трубы двигателя)
Серводвигатель BMH (70 мм, 2 выхлопные трубы двигателя)
Серводвигатель BMH (70 мм, 3 выхлопные трубы двигателя)
Серводвигатель BMH (100 мм, 1 выхлопные трубы двигателя)
Серводвигатель BSH (55 мм, 3 выхлопные трубы двигателя)
Серводвигатель BSH (70 мм, 1 выхлопные трубы двигателя)
Серводвигатель BSH (70 мм, 2 выхлопные трубы двигателя)
Серводвигатель BSH (70 мм, 3 выхлопные трубы двигателя)
Серводвигатель BSH (100 мм, 1 выхлопные трубы двигателя)

Размеры

48х270х237(Ш.В.Г)

Cтепень защиты IP

IP20

Рабочая температура

0...50 °C в соответствии с UL

Масса продукта

1.8 кг
