Номер по каталогу
|
BSH0551T11F1A
|
|
Тип изделия или компонента
|

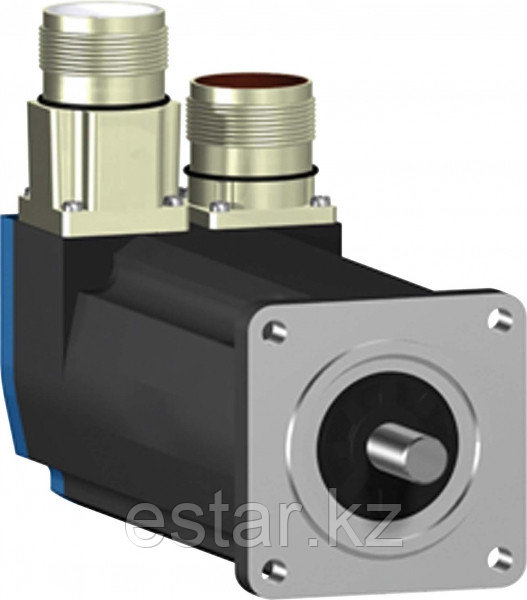

Серводвигатель
|
|
Краткое имя устройства
|
BSH
|
|
Максимальная механическая скорость
|
9000 об/мин
|
|
Непрерывный крутящий момент
|
0.5 Н-м для LXM32.U90M2 3 A в 115 В однофазный
0.5 Н-м для LXM32.U45M2 1,5 A в 230 В однофазный
0.5 Н-м для LXM05CU70M2 в 200...240 В однофазный
0.5 Н-м для LXM05AD10F1 в 110...120 В однофазный
0.5 Н-м для LXM05AD10M2 в 200...240 В однофазный
0.5 Н-м для LXM05BD10F1 в 110...120 В однофазный
0.5 Н-м для LXM05BD10M2 в 200...240 В однофазный
0.5 Н-м для LXM05CD10F1 в 110...120 В однофазный
0.5 Н-м для LXM05CD10M2 в 200...240 В однофазный
0.5 Н-м для LXM15LD13M3 в 230 В трехфазный
0.5 Н-м для LXM05AD10M3X в 200...240 В трехфазный
0.5 Н-м для LXM05BD10M3X в 200...240 В трехфазный
0.5 Н-м для LXM05CD10M3X в 200...240 В трехфазный
|
|
Пиковый пусковой момент
|
1.4 Н-м для LXM05AD10F1 в 110...120 В однофазный
1.4 Н-м для LXM05AD10M2 в 200...240 В однофазный
1.4 Н-м для LXM05BD10F1 в 110...120 В однофазный
1.4 Н-м для LXM05BD10M2 в 200...240 В однофазный
1.4 Н-м для LXM05CD10F1 в 110...120 В однофазный
1.4 Н-м для LXM05CD10M2 в 200...240 В однофазный
1.4 Н-м для LXM05AD10M3X в 200...240 В трехфазный
1.4 Н-м для LXM05BD10M3X в 200...240 В трехфазный
1.4 Н-м для LXM05CD10M3X в 200...240 В трехфазный
1.5 Н-м для LXM32.U90M2 3 A в 115 В однофазный
1.4 Н-м для LXM32.U45M2 1,5 A в 230 В однофазный
1.08 Н-м для LXM05CU70M2 в 200...240 В однофазный
1.24 Н-м для LXM15LD13M3 в 230 В трехфазный
|
|
Номинальная выходная мощность
|
150 Вт для LXM32.U90M2 3 A в 115 В однофазный
300 Вт для LXM32.U45M2 1,5 A в 230 В однофазный
150 Вт для LXM05AD10F1 в 110...120 В однофазный
150 Вт для LXM05BD10F1 в 110...120 В однофазный
150 Вт для LXM05CD10F1 в 110...120 В однофазный
150 Вт для LXM05CU70M2 в 200...240 В однофазный
270 Вт для LXM05AD10M2 в 200...240 В однофазный
270 Вт для LXM05BD10M2 в 200...240 В однофазный
270 Вт для LXM05CD10M2 в 200...240 В однофазный
270 Вт для LXM05AD10M3X в 200...240 В трехфазный
270 Вт для LXM05BD10M3X в 200...240 В трехфазный
270 Вт для LXM05CD10M3X в 200...240 В трехфазный
340 Вт для LXM15LD13M3 в 230 В трехфазный
|
|
Номинальный вращательный момент
|
0.49 Н-м для LXM32.U90M2 3 A в 115 В однофазный
0.45 Н-м для LXM32.U45M2 1,5 A в 230 В однофазный
0.43 Н-м для LXM05AD10M2 в 200...240 В однофазный
0.43 Н-м для LXM05BD10M2 в 200...240 В однофазный
0.43 Н-м для LXM05CD10M2 в 200...240 В однофазный
0.46 Н-м для LXM05AD10F1 в 110...120 В однофазный
0.46 Н-м для LXM05BD10F1 в 110...120 В однофазный
0.46 Н-м для LXM05CD10F1 в 110...120 В однофазный
0.46 Н-м для LXM05CU70M2 в 200...240 В однофазный
0.41 Н-м для LXM15LD13M3 в 230 В трехфазный
0.43 Н-м для LXM05AD10M3X в 200...240 В трехфазный
0.43 Н-м для LXM05BD10M3X в 200...240 В трехфазный
0.43 Н-м для LXM05CD10M3X в 200...240 В трехфазный
|
|
Номинальная скорость
|
6000 об/мин. для LXM32.U45M2 1,5 A в 230 В однофазный
3000 об/мин. для LXM32.U90M2 3 A в 115 В однофазный
3000 об/мин. для LXM05AD10F1 в 110...120 В однофазный
3000 об/мин. для LXM05BD10F1 в 110...120 В однофазный
3000 об/мин. для LXM05CD10F1 в 110...120 В однофазный
3000 об/мин. для LXM05CU70M2 в 200...240 В однофазный
6000 об/мин. для LXM05AD10M2 в 200...240 В однофазный
6000 об/мин. для LXM05BD10M2 в 200...240 В однофазный
6000 об/мин. для LXM05CD10M2 в 200...240 В однофазный
6000 об/мин. для LXM05AD10M3X в 200...240 В трехфазный
6000 об/мин. для LXM05BD10M3X в 200...240 В трехфазный
6000 об/мин. для LXM05CD10M3X в 200...240 В трехфазный
8000 об/мин. для LXM15LD13M3 в 230 В трехфазный
|
|
Совместимость продуктов
|
LXM05AD10F1 в 110...120 В однофазный
LXM05AD10M2 в 200...240 V однофазный
LXM05BD10F1 в 110...120 В однофазный
LXM05BD10M2 в 200...240 V однофазный
LXM05CD10F1 в 110...120 В однофазный
LXM05CD10M2 в 200...240 V однофазный
LXM05CU70M2 в 200...240 V однофазный
LXM32.U90M2 в 115 V однофазный
LXM32.U45M2 в 230 V AC 50/60Hz однофазный
LXM05AD10M3X в 200...240 V трехфазный
LXM05BD10M3X в 200...240 V трехфазный
LXM05CD10M3X в 200...240 V трехфазный
LXM15LD13M3 в 230 V AC 50/60Hz трехфазный
|
|
Конец вала
|
С шпоночным пазом
|
|
Cтепень защиты IP
|
IP50 (Стандарт)
|
|
Разрешение обратной связи по сигналу скорости
|
131072 точек/оборот
|
|
Тормоз
|
С
|
|
Монтажная опора
|
Фланец, соответствующий международному стандарту
|
|
Электрическое соединение
|
Прямые разъемы
|
|
Совместимость серий изделий
|
Lexium 05
Lexium 15
Lexium 32
|
|
[Us] номинальное напряжение питания
|
480 В
|
|
Число фаз сети
|
Трехфазный
|
|
Длительный ток при заторможенном роторе
|
1.4 А
|
|
Долговременная мощность
|
0.45 Вт
|
|
Макс. ток Irms
|
5.4 А для LXM05AD10F1
5.4 А для LXM05AD10M2
5.4 А для LXM05AD10M3X
5.4 А для LXM05BD10F1
5.4 А для LXM05BD10M2
5.4 А для LXM05BD10M3X
5.4 А для LXM05CD10F1
5.4 А для LXM05CD10M2
5.4 А для LXM05CD10M3X
5.4 А для LXM05CU70M2
6.2 А для LXM15LD13M3
5.4 А для LXM32.U90M2
4.5 А для LXM32.U45M2
|
|
Максимальный постоянный ток
|
5.4 А
|
|
Частота коммутации
|
8 kHz
|
|
Второй вал
|
Без конца второго вала
|
|
Диаметр вала
|
9 мм
|
|
Длина вала
|
20 мм
|
|
Ширина ключа
|
12 мм
|
|
Тип обратной связи
|
Однооборотный абсолютный энкодер
|
|
Пусковой момент при заторможенном роторе
|
0.8 Н-м (тормоз)
|
|
Размер фланца двигателя
|
55 мм
|
|
Кол-во выхлопных труб двигателя:
|
1
|
|
Постоянный момент
|
0.36 Н·м/А при 120 °C
|
|
Константа противо-ЭДС
|
22 В на 1000 об/мин в 120 °C
|
|
Кол-во полюсов двигателя
|
6
|
|
Инерция ротора
|
0.0803 кг·см²
|
|
Активное сопротивление статора
|
12.2 Ом в 20 °C
|
|
Индуктивность статора
|
20.8 мГн в 20 °C
|
|
Постоянная времени статора
|
1.7 мс в 20 °C
|
|
Максимальная радиальная сила Fr
|
170 N в 8000 об/мин
180 N в 7000 об/мин
190 N в 6000 об/мин
200 N в 5000 об/мин
220 N в 4000 об/мин
240 N в 3000 об/мин
270 N в 2000 об/мин
340 N в 1000 об/мин
|
|
Максимальная осевая сила Fa
|
0,2 x Fr
|
|
Мощность втягивания тормоза
|
10 Вт
|
|
Тип охлаждения
|
Естественная конвекция
|
|
Длина
|
159 мм
|
|
Диаметр центрирующего кольца
|
40 мм
|
|
Глубина центрирующего кольца
|
2 мм
|
|
Количество монтажных отверстий
|
4
|
|
Диаметр монтажных отверстий
|
5.5 мм
|
|
Диаметр окружности монтажных отверстий
|
63 мм
|
|
Масса продукта
|
1.3 кг
|
