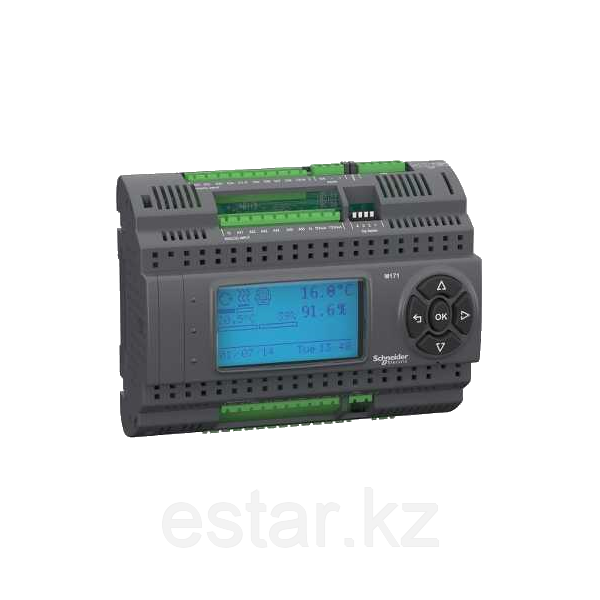

ПЛК М171, дисплей, 27I/O,Modbus

Номер по каталогу

TM171PDM27R

Семейство продуктов

Modicon M171/M172

Тип изделия или компонента

Контроллер

Применение изделия

Решения ОВК (обогрев, вентиляция и кондиционирование) и перекачки

Вариант

 Программируемый

К-во входов / выходов

6 аналоговый вход(с)
5 аналоговый выход(с)
8 дискретный ввод(с)
7 дискретный выход(с)
1 высокоскоростной счетчик(с)

Количество дискретных входов

8

Тип дискретных входов

"приемник" или "источник" (положительн./отрицательн.)

Количество дискретных выходов

3 для релейные выходы SPST с одной общей
2 для релейные выходы SPST с одной общей
2 для релейные выходы SPDT с независимым общим

Ток дискретного выхода

8 А для реле SPDT
5 А для реле SPST

Номер аналогового входа

2 аналоговый вход, NTC
4 настраиваемый

Номер аналогового выхода

3 напряжение/ток, диапазон: 4…20 мА или 0…10 В
2 открытый коллектор, диапазон: 1 кГц, 12 В, 35 мА

Количество портов

1 порт CAN - клеммный блок с винтовыми зажимами
1 USB типа A - USB тип A female
1 USB типа мини B - USB порт Mini-B
1 RS485 - клеммный блок с винтовыми зажимами (Modbus serial link)

Тип подключения

Импеданс 0...1500 гОм
Импеданс 0...300 дОм
Напряжение 0...5 V (ратиометрический)
Датчик температуры, Pt 1000 - 200...800 °C - разрешение: 0,1 °C
Датчик температуры, NTC - 50...110 °C - разрешение: 0,1 °C (расширенный)
Датчик температуры, NTC - 40...150 °C - разрешение: 0,1 °C
Ток 4...20 mA
Напряжение 0...10 V

Питание датчика

5 test3 пост. Тока при 50 mA
12 test3 пост. Тока при 150 mA

Номинальное напряжение питания [Us]

24 test3 пер./пост. тока (+/- 20%)
48 test3 постоянный ток (+/- 20%)

Тип дисплея

ЖК дисплей - 128 x 64 пикселей

Категория перенапряжения

II

Сигнализация

1 светодиод красный программируемый
1 светодиод желтый программируемый
1 светодиод зеленый программируемый

Монтажная опора

DIN рейка

Ширина

140 мм

Высота

110 мм

Глубина

61.6 мм

Рабочая температура

-10...55 °C в соответствии с UL 60730-1

Cтепень защиты IP

IP20

Масса продукта

0.385 кг
