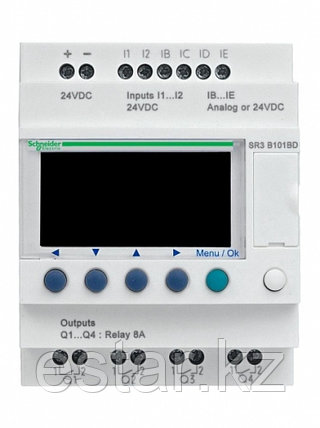

Zelio logic реле модульное 10вх/вых =24В

Номер по каталогу

SR3B101BD

Семейство продуктов

Zelio Logic

Тип изделия или компонента

Модульное интеллектуальное реле

Локальный дисплей

С

Кол-во строк в программе или функциональных блоков

0...500 with FBD programming
0...240 with ladder programming

Время цикла

6...90 мс

Срок резервного хранения данных

10 лет при 25 °C

Погрешность хода часов

6 с/месяц при 25 °C

12 минут в год при 0...55 °C

Проверки

(загрузка) памяти программ при каждом включении питания

Номинальное напряжение питания [Us]

24 V пост. ток

Пределы напряжения питания

19,2...30 В

Потребляемый ток

100 мА (с расширениями)
100 мА (без модулей расширения)

Рассеиваемая мощность, Вт

3 Вт без модулей расширения
8 Вт с расширениями

Защита от включения с обратной полярностью

С

Количество дискретных входов

6 в соответствии с EN/МЭК 61131-2 тип 1

Тип дискретного входа

Резистивные

Напряжение дискретного входа

24 V пост. Тока

Ток дискретного входа

4 мА

Совместимость входа

3-проводн. бесконтактные PNP датчики (дискретный вход)

Номер аналогового входа

4

Тип аналогового входа

Общий режим

Диапазон аналогового входа

0...10 V
0...24 V

Макс. допустимое напряжение

30 V (цепь аналогового входа)

Разрешение аналогового входа

8 бит

Количество выходов

4 релейных выхода выход(ы)

Пределы выходного напряжения

24...250 V пер. ток (релейный выход)
5...30 V пост. ток (релейный выход)

Тип контактов

Нет для релейный выход

Выходной тепловой ток

8 A для всех 4 выходов (релейный выход)

Тип клемм

Винтовые зажимы, зажимная способность: 1 x 0,2...1 x 2,5 мм² AWG 25...AWG 14 полугибкий
Винтовые зажимы, зажимная способность: 1 x 0,2...1 x 2,5 мм² AWG 25...AWG 14 жесткий кабель
Винтовые зажимы, зажимная способность: 1 x 0,25...1 x 2,5 мм² AWG 24…AWG 14 гибкий с кабельным наконечником
Винтовые зажимы, зажимная способность: 2 x 0,2...2 x 1,5 мм² AWG 24...AWG 16 жесткий кабель
Винтовые зажимы, зажимная способность: 2 x 0,25...2 x 0,75 мм² AWG 24...AWG 18 гибкий с кабельным наконечником

Момент затяжки

0.5 Н-м

Cтепень защиты IP

IP20 (клеммный блок) в соответствии с IEC 60529

IP40 (передняя панель) в соответствии с IEC 60529

Рабочая температура

-20...40 °C в невентилируемой оболочке в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2

-20...55 °C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2

Масса продукта

0.25 кг
