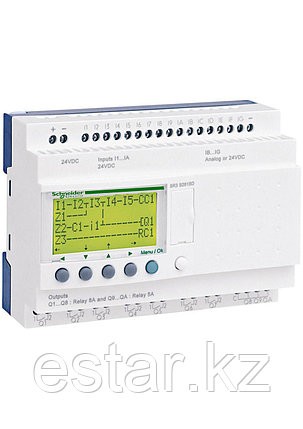

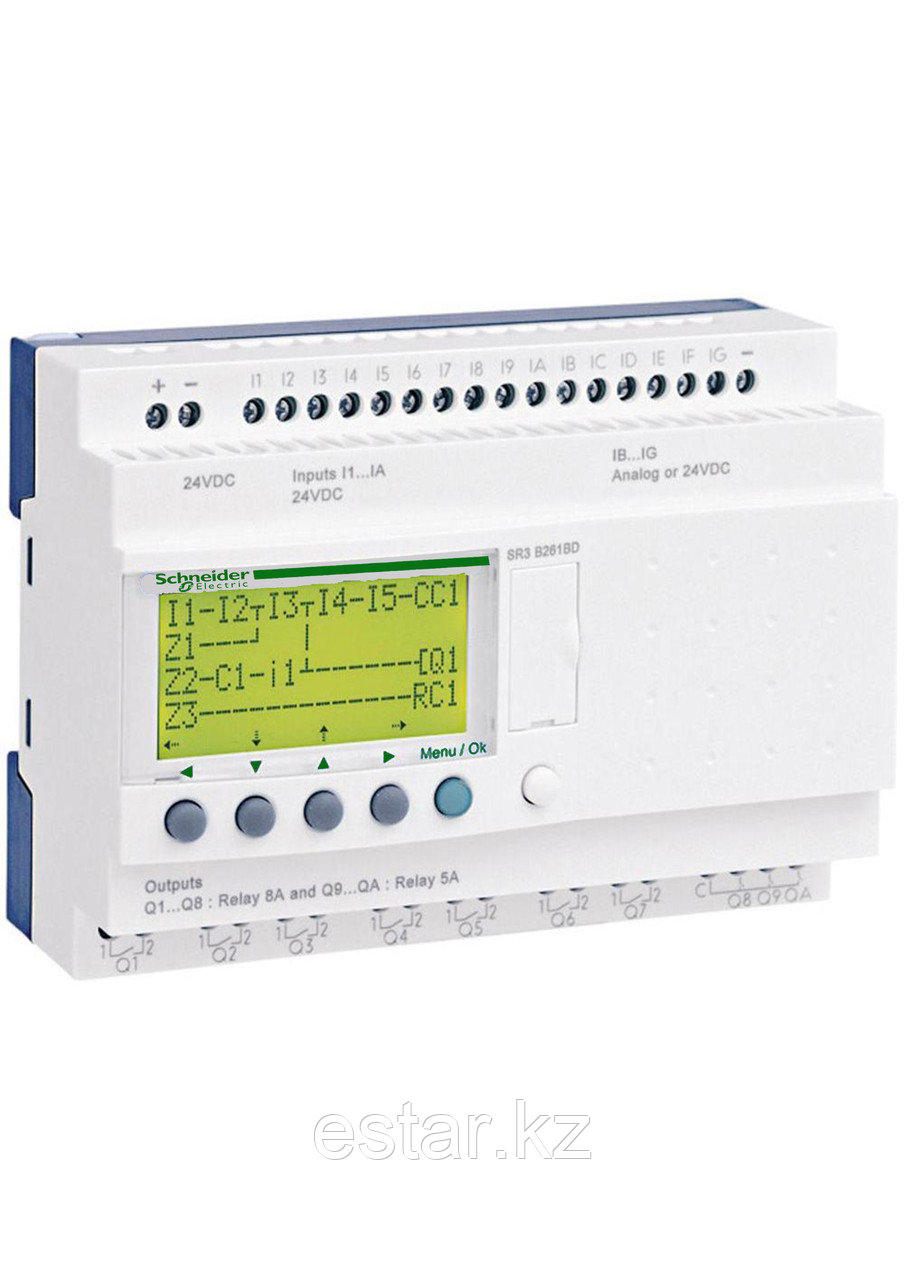

Zelio Logic реле модульное 26вх/вых =24В

Номер по каталогу

SR3B262BD

Семейство продуктов

Zelio Logic

Тип изделия или компонента

Модульное интеллектуальное реле

Локальный дисплей

С

Кол-во строк в программе или функциональных блоков

0...500 with FBD programming
0...240 with ladder programming

Время цикла

6...90 мс

Срок резервного хранения данных

10 лет при 25 °C

Погрешность хода часов

6 с/месяц при 25 °C

12 минут в год при 0...55 °C

Проверки

(загрузка) памяти программ при каждом включении питания

Номинальное напряжение питания [Us]

24 V пост. ток

Пределы напряжения питания

19,2...30 В

Потребляемый ток

180 мА (с расширениями)
70 мА (без модулей расширения)

Рассеиваемая мощность, Вт

10 Вт с расширениями
5 Вт без модулей расширения

Защита от включения с обратной полярностью

С

Количество дискретных входов

16 в соответствии с EN/МЭК 61131-2 тип 1

Тип дискретного входа

Резистивные

Напряжение дискретного входа

24 V пост. Тока

Ток дискретного входа

4 мА

Совместимость входа

3-проводн. бесконтактные PNP датчики (дискретный вход)

Номер аналогового входа

6

Тип аналогового входа

Общий режим

Диапазон аналогового входа

0...10 V
0...24 V

Макс. допустимое напряжение

30 V (цепь аналогового входа)

Разрешение аналогового входа

8 бит

Количество выходов

10 транзисторный выход(ы)

Выходное напряжение

24 V (транзисторный выход)

Пределы выходного напряжения

19,2...32 В пост. ток (транзисторный выход)

Ток нагрузки

0.5...0.625 А (транзисторный выходом)

Защита от перегрузки

С, транзисторный выход

Защита от короткого замыкания

С, транзисторный выход

Защита от перенапряжения

С, транзисторный выход

Часы

С

Тип клемм

Винтовые зажимы, зажимная способность: 1 x 0,2...1 x 2,5 мм² AWG 25...AWG 14 полугибкий
Винтовые зажимы, зажимная способность: 1 x 0,2...1 x 2,5 мм² AWG 25...AWG 14 жесткий кабель
Винтовые зажимы, зажимная способность: 1 x 0,25...1 x 2,5 мм² AWG 24…AWG 14 гибкий с кабельным наконечником
Винтовые зажимы, зажимная способность: 2 x 0,2...2 x 1,5 мм² AWG 24...AWG 16 жесткий кабель
Винтовые зажимы, зажимная способность: 2 x 0,25...2 x 0,75 мм² AWG 24...AWG 18 гибкий с кабельным наконечником

Момент затяжки

0.5 Н-м

Cтепень защиты IP

IP20 (клеммный блок) в соответствии с IEC 60529

IP40 (передняя панель) в соответствии с IEC 60529

Рабочая температура

-20...40 °C в невентилируемой оболочке в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2

-20...55 °C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2

Масса продукта

0.3 кг
