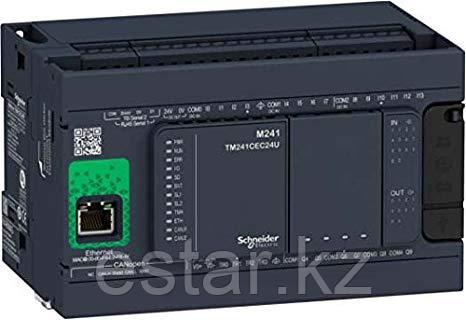

Базовый блок M241-24 входа/выхода реле Ethernet CAN Master

Номер по каталогу

TM241CEC24R

серия продукта

Modicon M241

тип устройства

Логический контроллер

напряжение питания

100...240 В пер. ток

логические входы/выходы

24

количество тип входов

14 приемник/источник 24 В пост. Тока

включая 8 быстродействующих

количество тип выходов

6 релейных

4 транзисторных источник 24В пост. тока,

 включая 4 быстродействующих

модули расширения ввода-вывода

7 модулей расширения Modicon TM3

14 модулей расширения Modicon TM3 с использованием модулей расширения шины (передатчик и приемник)

Возможно использование модулей расширения  Modicon TM2 с ограничениями

порт  Ethernet

1 порт Ethernet

Протокол Modbus TCP (клиент-сервер), Modbus TCP (ведомый), клиент по протоколу Dynamic DHCP, программирование, загрузка, мониторинг

Обновление микропрограммного обеспечения, обмен данными – NGVL IEC и VARACCESS протоколы, веб-сервер, IP Ethernet–адаптер, протокол сетевого управления SNMP. Стандарт MIB2, передача файлов по FTP

CANopen

1 порт  CANopen (1 клеммная колодка с винтовыми зажимами): 63 ведомых, 252 TPDO/252 RPDO

часы реального времени

С

размер памяти

8 Мбайт для программы

64 Мбайт для системной памяти RAM

резервируемые данные

встроенная флэш-память 128 Кбайт

срок хранения данных

2 года при 25 °C

количество слотов для картриджа

1

тип батареи

BR2032 литиевая не перезаряжаемая

для резервного хранения данных

встроенный слот для SD-карты памяти,

(SD-карта 32 Гб опционально)

управление процессом

ПИД-регулирование

счетчики

до 8 входов высокоскоростных счетчиков (HSC), частота 200 кГц

контроль положения

4 выхода контроля положения:

интерфейс pulse/direction (P/D), импульсный выход CW и CCW с трапецеидальным и S– образным профилем, частота 100 кГц

широтно-импульсная модуляция (ШИМ)

генератор частоты (FG)

средства

связи

1 порт SL1 (разъем RJ45) RS232/RS485 с питающим напряжением +5В

1 порт SL2(клеммная коробка с винтовыми зажимами)  RS485

электрическое соединение

при помощи съемного клеммного блока с винтовыми зажимами

программирование

при помощи ПО SoMachine Basic

монтаж

на симметричную DIN- рейку- защелками

на монтажную плату- с помощью монтажного комплекта

высота

90 мм

глубина

95 мм

ширина

150 мм

температура окружающей среды при работе

-10...55 °C для горизонтальной установки

-200...400 °C для вертикальной установки

степень защиты IP

IP20 с защитной крышкой на месте

масса продукта

0.53 кг
