Основные характеристики
Номер по каталогу |

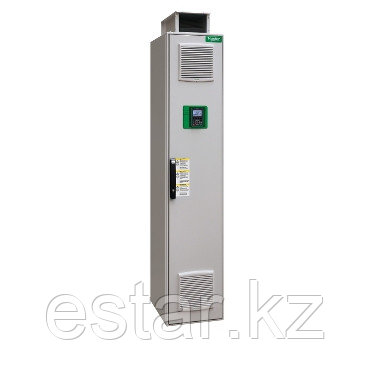

ATV630C13N4F |
серия продукта |
Altivar Process ATV600 |
тип устройства |
привод с регулируемой частотой вращения |
способ установки |
напольное исполнение |
число фаз сети, напряжение сети |
3- фазная, 380-440В |
мощность двигателя, кВт |
132 кВт нормальный режим работы 110 кВт тяжелый режим работы |
линейный ток |
232 А 400В нормальный режим работы 197 А 400В нормальный режим работы 250 А 380В тяжелый режим работы 207 А 380В тяжелый режим работы |
выходная частота привода |
0.1...599 Гц |
выходная частота |
0.0001...0.5 кГц |
диалоговые средства |
графический терминал на двери шкафа клеммник для подключения цепей управления внутри шкафа возможность расширения клеммника цепей управления чтение параметров через разъем USB |
вход
|
3 аналоговых конфигурируемые по напряжению (0-10В) или по току (0-20 мА/ 4-20 мА), |
8 дискретных программируемые |
|
2 входа функции безопасности STOА, STOB |
|
выход
|
2 аналоговых конфигурируемые по напряжению (0-10В) или по току (0-20 мА) |
3 релейных 3адаваем. релейная логика R1 реле аварии Н.О./Н.З. |
|
коммуникационные возможности интегрированные |
Ethernet Modbus/TCP |
коммуникационные возможности опционально |
Сдвоенный порт EtherNet/IP и Modbus TCP; Profinet; CANopen RJ45, подключение шлейфом (Daisy Chain); CANopen SUB-D 9; винтовой клеммник CANopen; Profibus DP V1 и DeviceNet |
электрическое соединение |
при помощи съемных клеммных блоков с винтовыми зажимами при помощи шины |
температура окружающей среды при работе |
-15…40 °C без ухудшения номинальных значений 40...50 °C с понижающим коэффициентом |
высота |
2150 мм |
глубина |
605 мм |
ширина |
400 мм |
степень защиты IP |
IP21 |
масса продукта |
300 кг |
