Основные характеристики
Номер по каталогу |

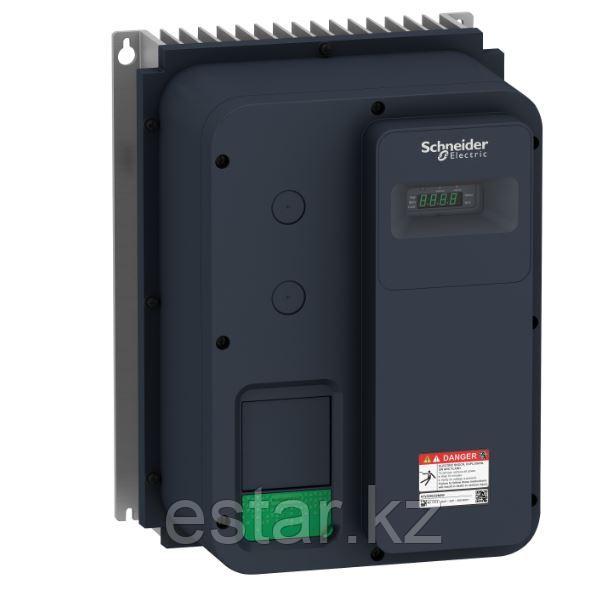

ATV320U22N4W |
Семейство продуктов |
Altivar Machine ATV320 |
Тип изделия |
Привод с регулируемой частотой вращения |
Применение |
Синхронные и асинхронные электродвигатели |
Число фаз |
3 фаза |
Напряжение питания сети |
380...500 В |
Мощность двигателя, кВт |
2,2 кВт |
Линейный ток |
8,0 А в 380 В 6,1 А в 500 В |
Фильтр ЭМС |
Встроенный класс С2 |
Тип охлаждения |
Безвентиляторный |
Выходная частота привода |
0,1…599 Гц
|
Входы |
3 аналоговых Конфигурируемые по напряжению(0-10B) или по току (0-20 mA/ 4-20 mA) |
7 дискретных программируемые |
|
Выходы |
1 аналоговый Конфигурируемых по напряжению(0-10B) или по току (0-20 mA/ 4-20 mA) |
3 дискретных Задаваемая релейная логика: (R1A,R1B,R1C) NO/NC Задаваемая релейная логика: (R2A,R2B) Логический (LO) |
|
Функции защиты |
STO,SLS,SS1,SMS,GDL |
Протокол порта обмена данными |
Встроено по умолчанию:Modbus,CANopen
Опциональная карта:Profinet,Profibus,Device net, Ethernet |
Электрическое соединение |
При помощи винтовых зажимов |
Температура окружающей среды при работе |
-25...+70°C
|
Размеры |
Ширина 250,0 мм Высота 340,0 мм Глубина 235,0 мм
|
Степень защиты |
IP66 |
Масса продукта |
7,7 кг |
