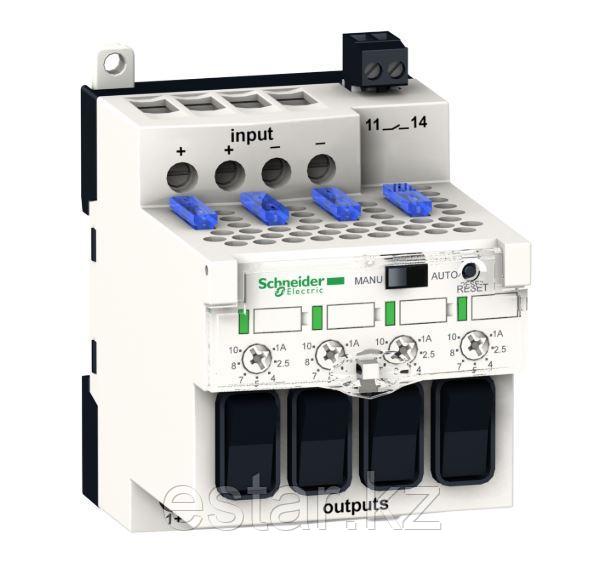

Электронный модуль защиты 28В, 10А для SMPS

Номер по каталогу

ABL8PRP24100

Семейство продуктов

Phaseo

Тип изделия или компонента

Электронный модуль защиты

Входное напряжение

24...28.8 V пост. ток

Выходное напряжение

(Uin-0,3) В пост. ток

Макс. выходной ток

10 А на канал, номинал: 1/2.5/4/5/7/8/10

Пределы входного напряжения

19...32 V

Входной ток

40 А

Количество выходных каналов

4

Тип защиты выхода

От перегрузки, технология защиты: 1,3 x In

От короткого замыкания, технология защиты: автоматический сброс

Защита линии, технология защиты: 1 x 15 A встроенный предохранитель на каждую панель

Отключающая способность

1000 А в 32 V постоянный ток предохранителем

Тип клемм

для входное соединение: винтовые зажимы, емкость соединения: 4 x 0,5...4 x 10 мм² AWG,20...AWG 8

для реле диагностики: съемный клеммный блок с винтовыми зажимами, емкость соединения: 1

x 2,5 мм² AWG 14

для выходное соединение: винтовые зажимы, емкость соединения: 8 x 0,5...8 x 4 мм² AWG,20...AWG 10

Способ установки

Защелками в 35 мм симметричная DIN-рейка

Индикация

1 светодиод на каждый канал (зеленый/красный)

1 реле

Степень защиты IP

IP20 в соответствии с EN/IEC 60529

Температура окружающей среды при работе

-25…60 °C

Масса продукта

0,47 кг
