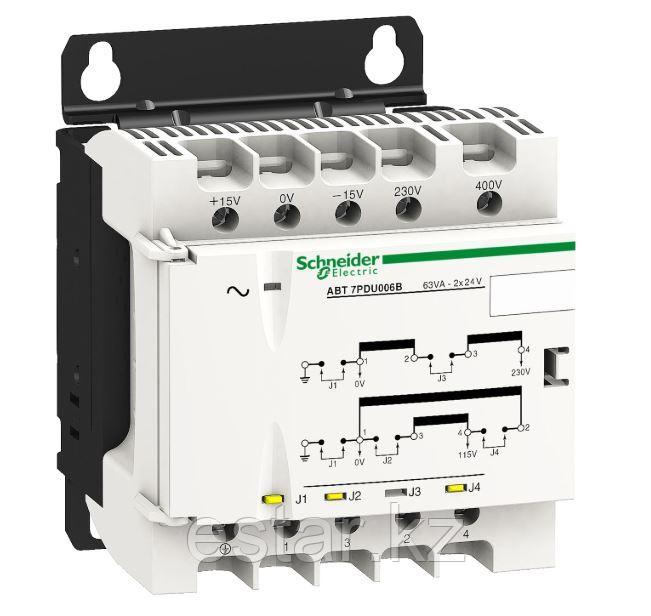

Защитный и изолирующий трансформатор 2x24В 63В•А

Номер по каталогу

ABT 7PDU006B

Семейство продуктов

Phaseo Optimum

Тип продукта

Защитный и изолирующий трансформатор

Входное напряжение

230 V пер. ток однофазный, клемма(ы): N-L1

400 V пер. ток линейное напряжение, клемма(ы): L1-L2

Номинальная мощность Вт

63 В·А

Выходное напряжение

24/48 V пер. ток

Вторичная обмотка

Двойной

Пределы входного напряжения

207...253 V

360...440 V

Частота сети

47...63 Гц

КПД

83 %

Рассеиваемая мощность, Вт

12,9 Вт

Изменение напряжения при номинальной нагрузке

0.047 в 400 V

0.0479 в 230 V

Длительное перенапряжение на выходе

0.033 (холостой ход, тепловой режим)

Макс. падение напряжения при номинальной нагрузке

3,88 %

Потери в режиме холостого хода

8,11 Вт

Напряжение короткого замыкания

7,5%

Тип защиты выхода

От перегрузки, технология защиты: внешн.

От повышенного напряжения, технология защиты: внешн.

От короткого замыкания, технология защиты: внешн.

Тип клемм

для входное соединение: винтовые зажимы, емкость соединения: 5 x 4 mm² AWG 11

для заземление входа: винтовые зажимы, емкость соединения: 1 x 4 mm² AWG 11

для выходное соединение: винтовые зажимы, емкость соединения: 4 x 4 mm² AWG 11

Размеры ШхВхГ

187х116х108

Степень защиты IP

IP20

Температура окружающей среды при работе

-20…60 °C

Масса продукта

1,94 кг
