Основные характеристики
Номер по каталогу |

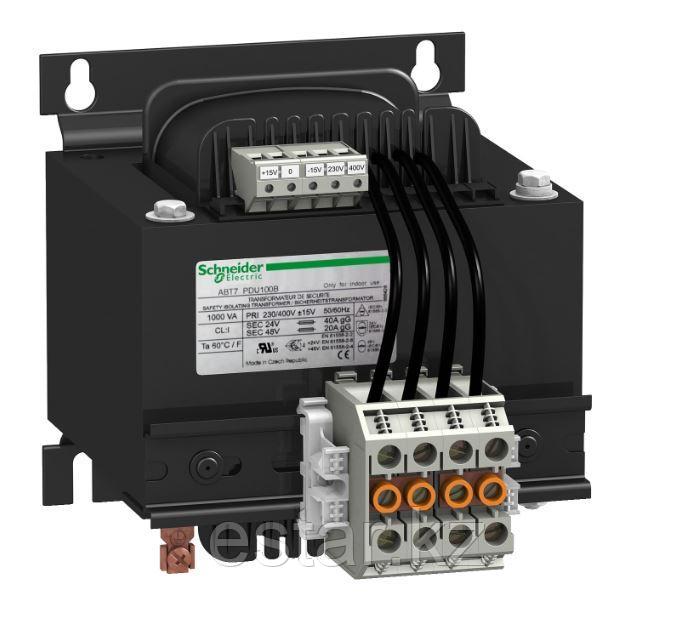

ABT 7PDU100B |
Семейство продуктов |
Phaseo Optimum |
Тип продукта |
Защитный и изолирующий трансформатор |
Входное напряжение |
230 V пер. ток однофазный, клемма(ы): N-L1 400 V пер. ток линейное напряжение, клемма(ы): L1-L2 |
Номинальная мощность Вт |
1000 В·А |
Выходное напряжение |
24/48 V пер. ток |
Вторичная обмотка |
Двойной |
Пределы входного напряжения |
360...440 V 207...253 V |
Частота сети |
47...63 Гц |
КПД |
92 % |
Рассеиваемая мощность, Вт |
87 Вт |
Изменение напряжения при номинальной нагрузке |
0.0337 в 230 V 0.0362 в 400 V |
Длительное перенапряжение на выходе |
0.037 (холостой ход, тепловой режим) |
Макс. падение напряжения при номинальной нагрузке |
4,46 % |
Потери в режиме холостого хода |
32,95 Вт |
Напряжение короткого замыкания |
0.047 |
Тип защиты выхода |
От перегрузки, технология защиты: внешн. От повышенного напряжения, технология защиты: внешн. От короткого замыкания, технология защиты: внешн. |
Тип клемм |
для входное соединение: винтовые зажимы, емкость соединения: 5 x 4 mm² AWG 11 для заземление входа: винтовые зажимы, емкость соединения: 1 x 4 mm² AWG 11 для выходное соединение: винтовые зажимы, емкость соединения: 4 x 10 mm² AWG 6 |
Размеры ШхВхГ |
150х146х156 |
Степень защиты IP |
IP20 |
Температура окружающей среды при работе |
-20…60 °C |
Масса продукта |
14 кг |
