Инкрементальный энкодер-штурвал с рукояткой, Серии ENH

Наименование

Инкрементальный энкодер-штурвал с рукояткой

Разрешение, имп/об

25, 100

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выходные фазы

Фазы A, B (выход Line Driver: фазы A, A’, B, B’)

Разность фаз на выходе

Разность фаз A и B: T/2 ± T/8 (T = 1 период фазы A)

Выход

управления

Комплементарный выход

·         Низк. уровень: ток нагрузки не более 30 мА, остаточное напряжение не более 0,4В=.

·         Выс. уровень: ток нагрузки не более 10 мА; выходное напряжение (при напряжении питания 5В=) не менее -2,0В=; выходное напряжение (при напряжении питания 12-24В=) не менее -3,0В=

Выход напряжения

Ток нагрузки не более 10мА. Остаточное напряжение не более 0,4В=

Выход Line Driver

·         Низк. уровень: ток нагрузки не более 20 мА, остаточное напряжение не более 0,5В=

·         Выс. уровень: ток нагрузки не более -20 мА, остаточное напряжение не менее 2,5В=

Время отклика (подъем/падение)

Комплементарный выход

Не более 1 мкс

Условия измерения: длина кабеля 1м, I=20мА

Выход напряжения

Выход Line Driver

Не более 0,2 мкс

Напряжение питания

·         5В=

·         12-24В=

Потребляемый ток

Не более 40мА (без нагрузки); выход Line Ddriver: не более 50мА (без нагрузки)

Максимальная частота отклика

10 кГц

Сопротивление изоляции

Не менее 100 Мом (при 500В= по мегомметру между всеми зажимами и корпусом)

Диэлектрическая прочность

750В~, 50/60 Гц в течение 1 минуты (межу всеми зажимами и корпусом)

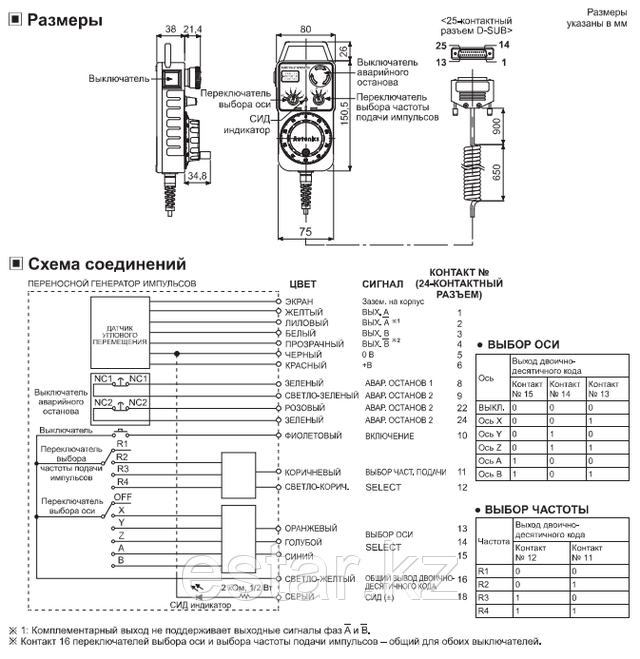

Подключение

Блок зажимов

МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пусковой момент

Не более 1 кгс*см (0,098Н*м)

Нагрузка на вал

Радиальная: 2 кгс; осевая: 1 кгс

Максимально допустимая частота вращения

Не более 200 об/мин (обычная), 600 об/мин (пиковая)

Вибрация

Амплтуда 1,5 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов

Ударная нагрузка

Не более 50G

Температура окружающей среды

-10…+70°C

Влажность

35-85 % относительной влажности; хранение: 35-90 % относительной влажности

Степень защиты

IP50

Масса

330 г
