Цифровые приводы постоянного тока

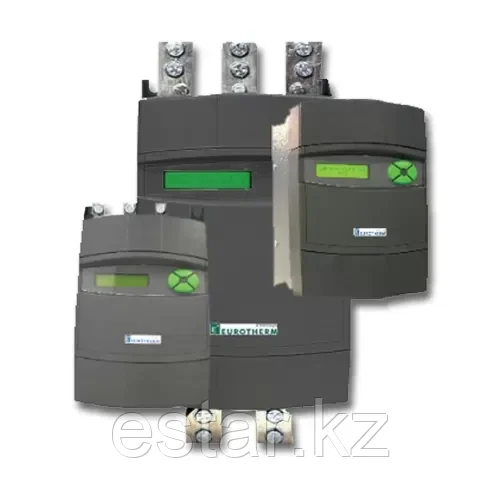

Eurotherm by Schnider Elecrtic цифровые приводы постоянного тока, ER-PL и ER-PLX, являются самыми мощными на рынке сегодня. Обладая широким спектром программных блоков, они могут контролировать самые требовательные задачи движения имеющим номинальный ток обмотки якоря до 2250А (980кВт). Напряжение питания - трехфазное от 12 до 480 VAC. Все модели включают в себя 40-символьный буквенно-цифровой дисплей с подсветкой, полный набор блоков центральной обмотки, включая контроль диаметра и ослабление поля для приложений с расширенным диапазоном скоростей.Уникальная функция рекуперативного торможения доступна на большинстве моделей ER-RL.

Особенности

• Полный комплект центральных обмоточных блоков
• Моторизованный потенциометр с памятью
• 2 х ПИД-регулятора программируются свободно
• 2 х Сумматора программируемых
• 2 х Фильтры сигнала
• Функции Jog / Crawl / Slack
• Автоматическая автоподстройка для текущего контура
• Таймер задержки
• Текущее профилирование
• Задвижка
• Двойная замена двигателя
• Линейные и S-рампы
• Счетчик
• Автонастройка для текущей петли
• Встроенная функция осциллографа
• Энкодер
• Тахогенератор

Вход/Выход (Все защищенные от короткого замыкания)

• 8 x аналоговых входов: настраиваемый, разрешение 5 мВ + знак, 4 диапазона напряжения ± 5/10/20/30 В, может использоваться как цифровой вход
• 4 x аналоговых выхода: разрешение 2,5 мВ + знак, диапазон напряжения 0 ± 11 В, 3 настраиваемых + выделенный (ток якоря)
• 17 x цифровых входов: все настраиваемые
• 7 x цифровых выходов: все настраиваемые, макс. 32 В постоянного тока 350 мА

Связь

Связь: Profibus DP, Опционная карта: AB4005, DeviceNet,
Опционная карта: AB4004, Ethernet (дополнительно)

Защита

Степень защиты:

• Высокомощные MOV. Потеря синхронизации сети
• Сетевые сетевые сети. Напряжение в арматуре. Мгновенный переток
• Ошибка обратной связи по скорости. Поломка и перегрузка по току
• Защита от опрокидывания. Перегрев двигателя
• Логика ожидания. Перегрев стекол тиристора
• Сбой триггера тиристора. Потеря фазы сети
• Цифровое выходное короткое замыкание
• Защита при превышении тока (150% в течении 25с)

Применения

• Экструдеры
• Насосы и вентиляторы
• Печатные станки
• Бумажные машины
• Станки
• Смесители
• Календари
• Намотчики
• Разматыватели
• Конвеера
• Прокатные станы
• Тест-Драйвы
• Провод и кабель
• Резиновые смесители
• Текстильное оборудование
• Краны, подъемники
